LED产品的分类及驱动
发布时间:2019-12-19 17:15    浏览数::

(一)根据发光管发光颜色分类

  按发光管发光颜色分,可分成红色、橙色、绿色(又细分黄绿、标准绿和纯绿)、蓝光等。另外,有的发光二极管中包含二种或三种颜色的芯片。

发光管发出不同颜色

  根据发光二极管出光处掺或不掺散射剂、有色还是无色,上述各种颜色的发光二极管还可分成有色透明、无色透明、有色散射和无色散射四种类型。散射型发光二极管适合于做指示灯用。

(二)根据发光管出光面特征分类

  根据发光管出光面特征分圆灯、方灯、矩形、面发光管、侧向管、表面安装用微型管等。   圆形灯按直径分为φ2mm、φ4.4mm、φ5mm、φ8mm、φ10mm及φ20mm等。国外通常把φ3mm的发光二极管记作T-1;把φ5mm的记作T-1(3/4);把φ4.4mm的记作T-1(1/4)。

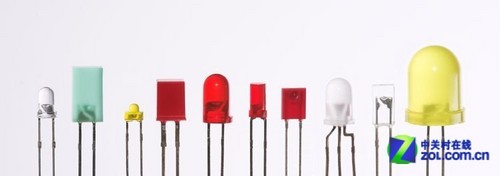

发光管出光面特征

  由半值角大小可以估计圆形发光强度角分布情况。

  从发光强度角分布图来分有三类:

  (1)高指向性。一般为尖头环氧封装,或是带金属反射腔封装,且不加散射剂。半值角为5°—20°或更小,具有很高的指向性,可作局部照明光源用,或与光检出器联用以组成自动检测系统。

  (2)标准型。通常作指示灯用,其半值角为20°—45°。

  (3)散射型。这是视角较大的指示灯,半值角为45°—90°或更大,散射剂的量较大。

(三)根据发光二极管的结构分类

  根据发光二极管的结构分有全环氧包封、金属底座环氧封装、陶瓷底座环氧封装及玻璃封装等结构。

(四)根据发光强度和工作电流分类

  根据发光强度和工作电流分有普通亮度的LED(发光强度10mcd);把发光强度在10—100mcd间的叫高亮度发光二极管。一般LED的工作电流在十几mA至几十mA,而低电流LED的工作电流在2mA以下(亮度与普通发光管相同)。

(五)根据功率分类

  有小功率LED(0.04-0.08W),中功率LED(0.1-0.5W),大功率LED(1-500W),随着技术的不断发展,LED的功率越做越大。

(六)根据封装形式分类

  一种是SMD(贴片)和DIP(直插)两种。

  笔者说明:对于LED的分类,大家有一个意识即可,真正的区分还是要看到实物和实际应用才能辨别。

  如果把LED产品比作一个人,那么LED是LED产品的灵魂,驱动电路就是整个LED产品的身体,在LED产品的质量上面起着至关重要的作用。既然驱动这么重要,那么什么叫LED驱动?驱动又分为几种?带着这些疑问,让我们一起来学习下面的内容。

  简单来讲,LED驱动就是给LED提供正常工作条件(包括电压,电流等条件)的一种电路,也是使LED工作必不可少的条件,好的驱动电路还能随时保护LED,毕竟LED是整个产品的核心。

LED驱动通常分为三种:

(一)阻限流驱动

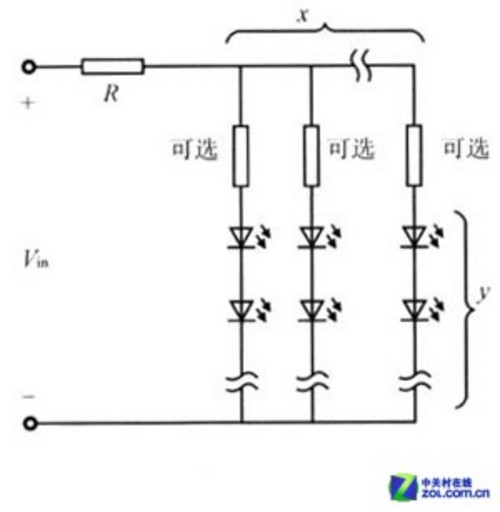

电阻限流电路图

  简单的在LED的回路中串接电阻,通过调节电阻的阻值,可以改变LED的驱动电流。

(二)恒流驱动

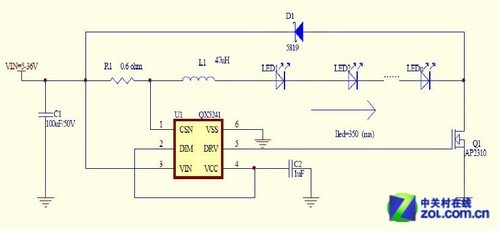

大功率LED恒流驱动方案

  保持LED的电流一直不变,让LED在恒定电流的条件下工作,要想提高LED的发光的效率和稳下度,减少LED的光衷度,恒流驱动是较好的选择,大功率LED都是采用采用恒流驱动方式。

(三)恒压驱动

LED恒压驱动

  保持LED两端的电压不变,因为每一种颜色的LED的电压都不一样,所以很少用恒压的方式来驱动LED。
