根据隧道照明照度和隧道灯光均匀度的标准要求，目前LED隧道灯的平均安装间距应小于4m，在满足隧道基本段亮度（照度）标准的情况下，隧道基本段的基本照明灯具布置为两排，间距为4m~6m（双排设置，等于是每2-3米远一盏灯），根据基本段照明灯具的间距计算出隧道其他各段设计亮庋（照度）及安装布置如下：

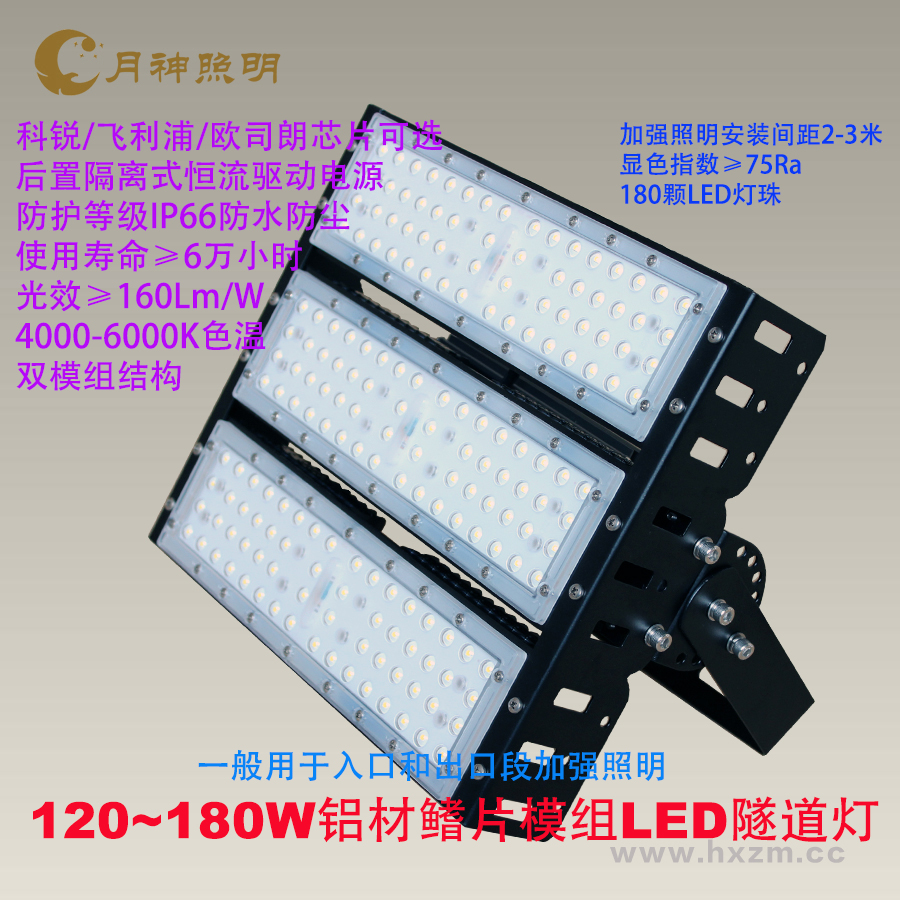

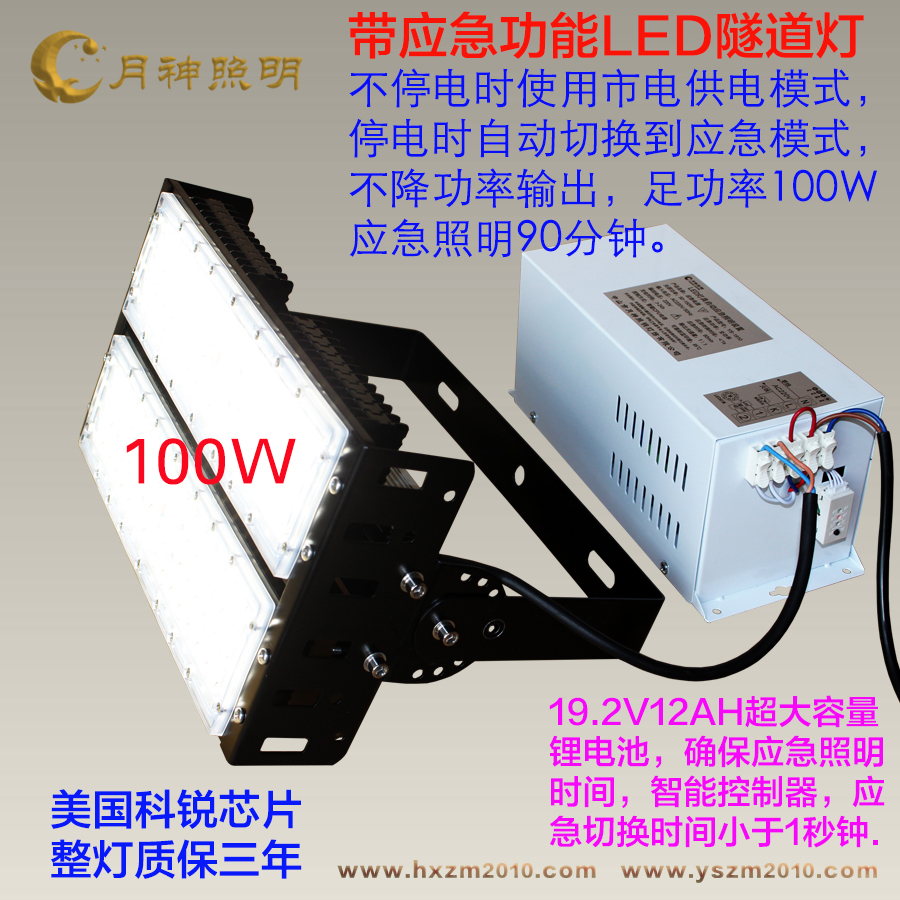

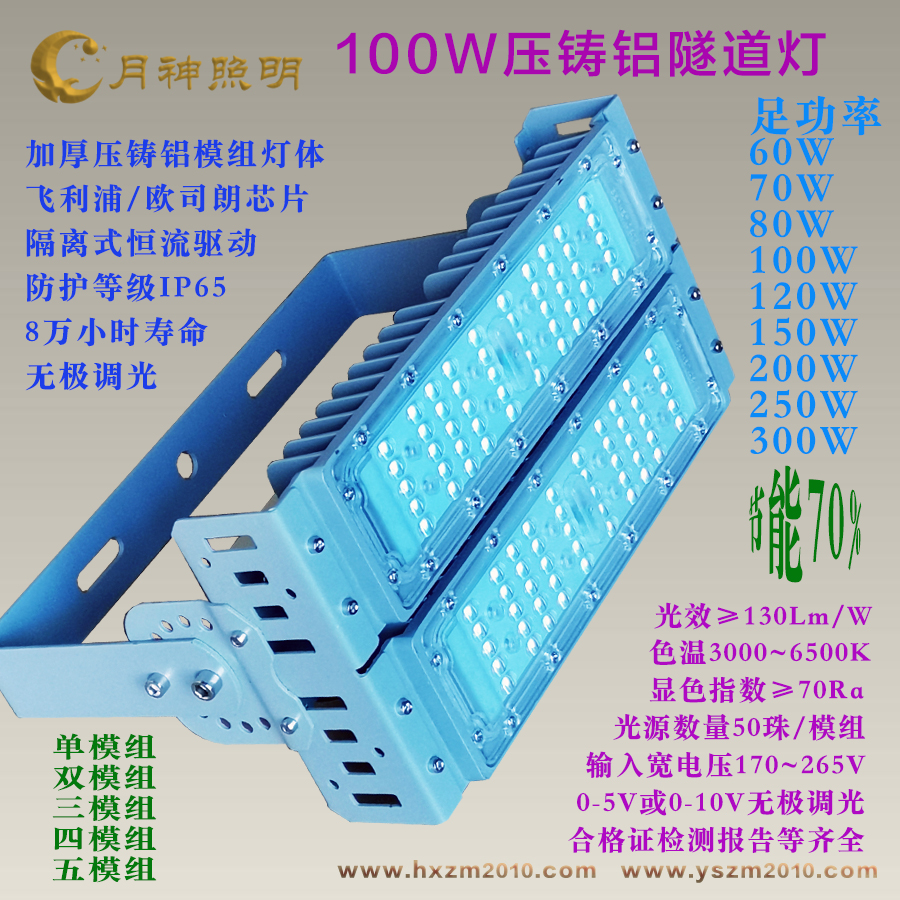

    1)隧道入口段加强照明：入口段长度为50m，设计亮度（照度）为88cd/m2 (17601x)，根据月神照明LED隧道灯的光通量计算得出，LED隧道灯布置为六排，加强照明灯为两排月神照明100W的LED隧道灯，间隔1~1.2米远一盏。基础照明为两排月神照明50W的LED隧道灯，间隔1.5~2米远一盏。应急照明LED隧道灯为两排30W的LED应急隧道灯，间隔2~4米远一盏。

    2)隧道过渡段照明：过渡段总长度为150m，其中：

   过渡段1长度为50m，设计亮度（照度）为26.4cd/m2(5301x)，照明灯具布置为六排，加强灯为两排80W的月神照明LED隧道灯，间隔1.2-1.5米远一盏。两排50W月神照明LED隧道灯，间隔2~2.5米远一盏。应急照明为两排30W的月神照明应急LED隧道灯，间隔3-5米远一盏。

   过渡段2长50m，设计亮度（照度）为8.8cd／m2( 1801x)，照明灯具布置为四排，加强灯为两排50W的月神照明LED隧道灯，间隔1.5~2.5米远一盏。应急照明为两排30W的月神照明应急LED隧道灯，间隔4-6米一盏。

   过渡段3长50m，设计亮度（照度≯为3.08cd／m2（601x，设计取值l00lx），照明灯具布置为三排。基础照明为两排50W月神照明LED隧道灯，间隔2-3米远一盏。应急照明为一排，采用月神照明应急30W的LED隧道灯，间隔5-7米远一盏。

    3)隧道基本段照明：基本段设计亮度（照度）为5. 0cd/m2( l00lx)，照明灯具布置为三排。两排月神照明50W隧道灯，间隔4-6米远一盏。一排应急照明灯具，采用月神照明30W的应急LED隧道灯，间隔6-8米远一盏。

    4)隧道出口段照明：出口段长度为60m，设计亮度（照度）为基本段的5倍，即25.0cd／rTi2 (2501x)，照明灯具布置为四排，加强灯为两排100W的月神照明LED隧道灯，间隔2-3米远一盏，两排应急照明灯，采用月神照明应急LED隧道灯30W的，间隔3-5米远一盏。

    隧道照明系统除了照明灯具以外，现场还有照明配电箱、电缆及照明控制系统。基本段照明配电箱是每间隔120m左右设一台入口段设一台，每个过渡段各设一台。根据照明负荷的分布情况，在隧道内设有两座照明配电室。
                       中山市月神照明灯饰有限公司 技术部
                                    2023-02-13于中山古镇
